發(fā)布時(shí)間：2022-06-05 發(fā)布人：陜西星泉實(shí)業(yè)有限公司

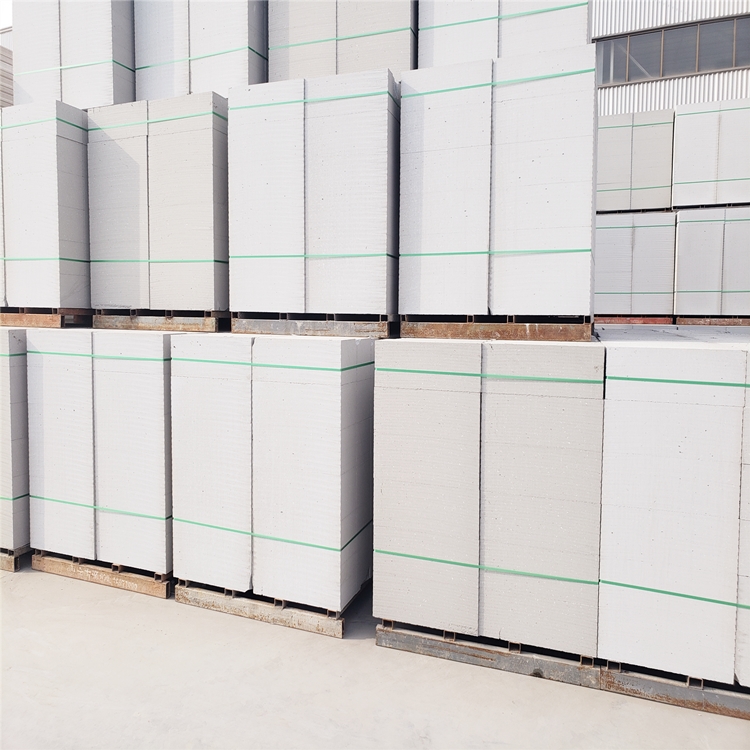

陜西西安加氣磚
它是一種用途廣泛的建筑材料。與傳統(tǒng)建筑材料相比，加氣磚更環(huán)保。我想我們都不知道如何生產(chǎn)充氣磚。在下面加氣磚制造商
讓我們詳細(xì)介紹一下，并擴(kuò)展您對充氣磚的知識。
1、西安加氣磚的儲存及原材料的供應(yīng)均采用汽車運(yùn)輸進(jìn)廠。飛灰（或砂、石粉）在原料場集中，使用時(shí)運(yùn)入料斗。袋裝水泥或散裝水泥應(yīng)儲存在水泥筒倉中。使用時(shí)使用裝運(yùn)料斗?；瘜W(xué)品、鋁粉等分別存放在化學(xué)品倉庫和鋁粉倉庫，使用時(shí)運(yùn)輸至生產(chǎn)車間。
2、
陜西加氣砌塊磚原料采用球磨機(jī)處理。飛灰（或砂、石粉）通過電磁振動(dòng)給料機(jī)和帶式輸送機(jī)送至球磨機(jī)。磨細(xì)的粉煤灰（或砂、石粉）由粉煤灰泵送至漿液罐儲存。
3、人工按比例計(jì)量后，制成濃縮溶液，送儲罐儲存。粉煤灰（或砂、石粉）和廢泥漿放入計(jì)量筒內(nèi)計(jì)量，各種物料計(jì)量完畢，模具就位后即可進(jìn)行泥漿攪拌。
4、山西渭南加氣磚初養(yǎng)、切割、澆注完成后，用輸送鏈將模具推入初養(yǎng)室進(jìn)行產(chǎn)氣、初凝。一次固化后，將模架和坯體吊到切割臺上，用負(fù)壓吊索預(yù)先放置底板。拆除模架。切割機(jī)用于對坯體進(jìn)行橫切、縱向切割和銑削，將模架吊回模架上進(jìn)行手動(dòng)清潔和涂油，然后將其吊到模架上，組裝模具，以便下一次澆注。切割后的坯體和釜底板通過天車吊到釜架上，堆放兩層。各層之間有四個(gè)支架，多個(gè)釜式托架組合成一組。切割過程中產(chǎn)生的坯體邊角廢料通過螺旋輸送機(jī)送至切割機(jī)旁邊的廢泥漿攪拌機(jī)，加水制成泥漿，用于配料。
蒸壓混凝土加氣砌塊對原材料要求非常嚴(yán)格。以下是簡要介紹：
1、水泥要求
當(dāng)水泥水化時(shí)，除了大量的水化硅酸鈣和水化鋁酸鈣外，還會析出大量的Ca（OH）2。在高壓釜條件下，這些游離Ca（OH）2與含硅材料中的SiO2和Al2O3反應(yīng)，通過水熱合成生成水合硅酸鈣和水合鋁酸鈣。兩種方法生產(chǎn)的水合礦物同時(shí)提高了產(chǎn)品的強(qiáng)度。由于水泥中Cao的含量約為60%，水化后只有約20%的Cao是游離Ca（OH）2。因此，從提高蒸壓加氣混凝土強(qiáng)度的角度來看，采用石灰-水泥混合鈣質(zhì)體系更為有利。
2生石灰要求
在蒸壓加氣混凝土砌塊的生產(chǎn)過程中，生石灰提供有效的鈣，與含硅材料中的SiO2和Al2O3進(jìn)行充分的水熱反應(yīng)，生成水化硅酸鹽和水化鋁酸鹽以獲得強(qiáng)度，同時(shí)參與鋁粉的放氣反應(yīng)。在反應(yīng)過程中，釋放出大量熱能，使坯體溫度達(dá)到78℃～88℃，使坯體在靜態(tài)硬化階段自然固化。單位時(shí)間釋放的熱量過多會影響維護(hù)效果。因此，蒸壓加氣混凝土砌塊生產(chǎn)中使用的生石灰應(yīng)符合jc/t 621《硅酸鹽建筑產(chǎn)品用生石灰》標(biāo)準(zhǔn)。同時(shí)，必須添加調(diào)節(jié)器來控制石灰的水化熱釋放速率。
3、爐渣要求
砂的化學(xué)成分和礦物成分對蒸壓加氣混凝土砌塊的質(zhì)量有很大影響。因此，砂的選擇要求很高，應(yīng)按照jc/t 622《硅酸鹽建筑產(chǎn)品用砂》中規(guī)定的標(biāo)準(zhǔn)進(jìn)行選擇。一般來說，砂中石英含量越高，用其生產(chǎn)的蒸壓加氣混凝土砌塊的質(zhì)量越好。
以上是我向你介紹的。歡迎咨詢
